Пылеулавливающий агрегат ПУА(В)-1000
Производительность - 1000 м3/ч,

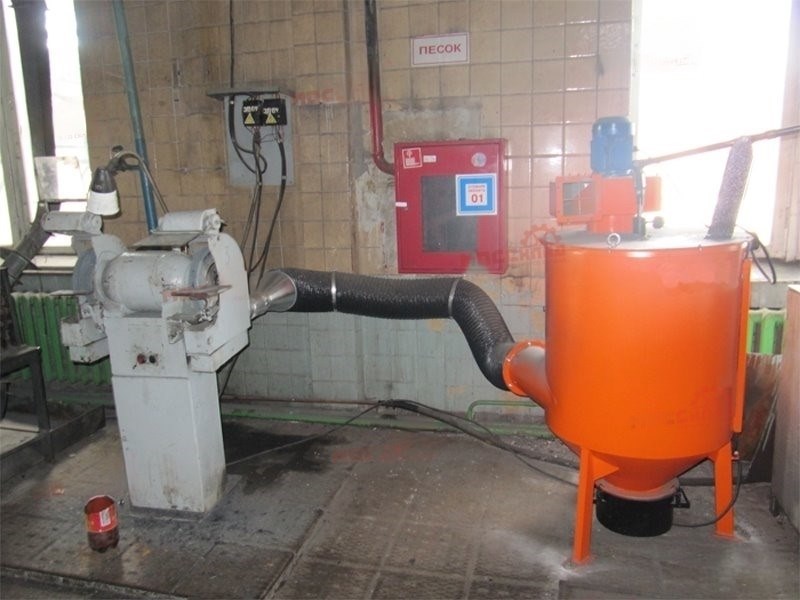

Рекомендуются для очистки удаляемого воздуха при работах на всех типах заточного и шлифовального оборудования, обдирочных станках, в дробильно-размольных цехах и других пылящих производствах, а также в цехах механической обработки металла.
- Характеристики
- Подробно
| Наименование показателей | Марка агрегата | ||
| ПУА-1000 | ПУАВ-1000 | ||
| Производительность,м3/ч | 1000 | 1000 | |
| Сопротивление, Па | 800 | ||
| Располагаемое давление в сети | 700 | ||
| Степень очистки | 98 % | 98 | |
| Пылеемкость фильтрующего элемента , кг | 4±0,5 | 4±0,5 | |
Емкость пылесборника, дм2 |
10 | 10 | |
| Входной патрубок, мм | 200 | 200 | |
| Масса | 58 | 78 | |
| Габаритные размеры, мм | 700х785х1800 | 700х785х1800 | |
| Характеристика эл. двигателя вентилятора | Мощность, кВт | 1,1 | |
| Напряжение, В | 380 | ||
Внимание: не использовать агрегат в процессах, образующих пожароопасные составляющие в пыли (бумага, дерево, резина и т.д.).
Область применения:
- - Шлифовка
- - Заточные станки
- - Обдирочные станки
Агрегаты эффективно улавливают сухую, неслипающуюся пыль дисперсностью 30-100мкн.
Агрегаты выпускаются в 2-х модификациях.
- - ПУА-1000- без вентилятора
- - ПУАВ-1000-агрегатирован вентилятором
Принцип работы
Загрязненный воздух через входной патрубок проходит в корпус агрегата. В корпусе размещен фильтрующий узел, состоящий из верхнего и нижнего сетчатых дисков, между которыми закреплен фильтрующий материал. Верхний диск закреплен, а нижний диск перемещается в корпусе агрегата. Перемещение диска осуществляется с помощью штока, к которому присоединена съемная рукоятка. Фиксация диска осуществляется стопорным винтом стопорящим шток. Фильтрующий материал представляет собой жгуты из полиэфирных волокон. Путем сжатия волокна, расположенные практически поперечно потоку воздуха, образуют фильтрующий слой. При этом улавливание пыли происходит по всей его толщине.
Регенерация фильтрующего слоя осуществляется путем вертикального перемещения нижнего диска, в результате которого волокна занимают исходное продольное положение. При этом под действием ударного импульса и силы тяжести происходит удаление из них частиц пыли. В процеесе регенерации пыль падает в пылесборник, закрепленный в нижней части корпуса. Корпус установлен на 3-х ножках, на одной из которых имеется болт заземления.
Очищенный воздух через выходной патрубок возвращается обратно в цех или удаляется в атмосферу.
Конструктивные особенности
В агрегатах ПУАВ-1000 на выходном патрубке установлен вентилятор, для пуска и остановки которого предусмотрена пусковая аппаратура. Для обеспечения свободного съема крышки на корпусе установлен штепсельный разъем.
