Устройство Лиана 160
Воздуховытяжные устройства «Лиана-160» предназначены для удаления воздуха при различных производственных процессах.
Конструкция устройства позволяет максимально приблизить воронку к источнику выделения вредных веществ и добиться высокой эффективности их улавливания.
- Характеристики
- Подробно
| Наименование показателей | «Лиана -125» | «Лиана У-125» | «Лиана УМ-125» |
| Расход воздуха, м3/ч | 600-700 | ||
| Ø воздуховодов, мм | 125 | ||
| Ø воронки, мм | 200 | ||
| Угол поворота устройства вокруг оси, градусы | 180 | ||
| Угол поворота устройства воронки, градусы | 130 | ||
| Rобсл., м | 2 | 3,2 | 4 |
| Длина а,м | 311 | 311 | 311 |
| Длина б, м | 818 | 1418 | 1800 |
| Длина с, м | 960 | 1660 | 1900 |
| Масса, кг | 19 | 24 | 25 |
В комплекте поставки устройства предусмотрен кронштейн для крепления к стене или колонне цеха.
Для подключения устройства к вентиляционной сети, вентилятору или фильтру в комплекте предусмотрен гибкий воздуховод (гофрированный шланг) из ПВХ длиной 0,7м.
Воронка с подсветкой. Для удобства нанесения разметки на свариваемые детали, возможна комплектация устройства «Лиана» подсветкой, расположенной в воздухоприёмной воронке. Управление подсветкой расположено на воздухоприёмной воронке. Питание подсветки осуществляется через понижающий трансформатор от сети 220В.
Устройство «Лиана В-160». Возможна модификация устройства «Лиана» с вентилятором, расположенном на крепежном кронштейне вытяжного устройства, что позволяет сэкономить места, по сравнению с отдельно стоящим вентилятором. Возможно исполнение вентилятора с рабочим напряжением 380В или 220В, по умолчанию изготавливается вентилятор с рабочим напряжением 380В..
Радиус обслуживания до 4м, диаметром 160мм
Воздуховытяжные устройства «Лиана-160» предназначены для удаления воздуха при различных производственных процессах.
Конструкция устройства позволяет максимально приблизить воронку к источнику выделения вредных веществ и добиться высокой эффективности их улавливания.

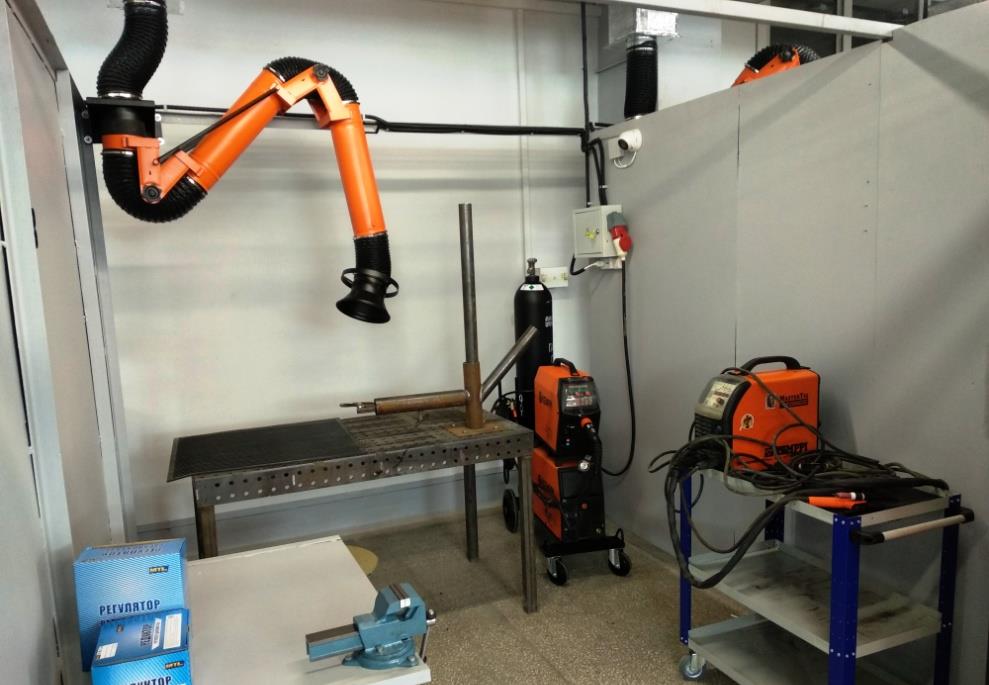

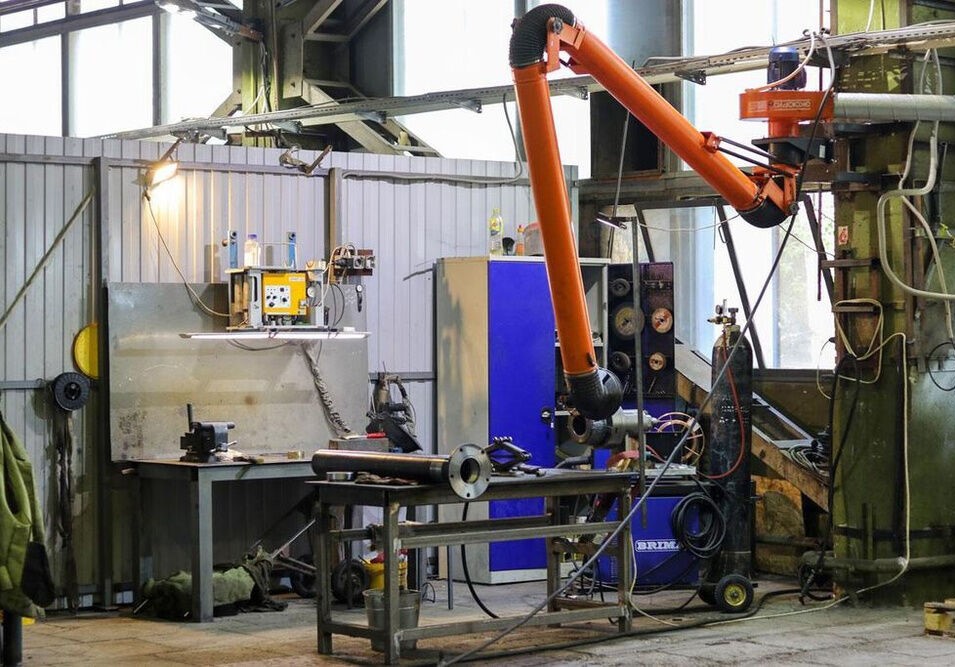

Воздуховытяжное устройство Лиана состоит из воронки, двух жестких воздуховодов, соединенных шарнирно между собой. Фиксацию устройства обеспечивают шарниры и фрикционы. Для снижения нагрузки на фрикционы используются разгрузочные пружины.
Выпускаемые устройства диаметром воздуховодов 160мм диаметром воронки 250мм рассчитаны на расход воздуха 1000-1200 м3/ч. Устройства «Лиана-160» может быть радиусом обслуживания 2м (без индекса), 3,2м (с индексом «У»), 4м (с индексом «УМ»). В конструкции устройства предусмотрен кронштейн для крепления к стене или колонне цеха. Рекомендуемая высота установки устройства 2-2,25м. Устройство верхнего подключения (под опорой). Для подключения устройства к вентиляционной сети, вентилятору или фильтру в комплекте предусмотрен гибкий воздуховод (гофрированный шланг) длиной 0,7м.
Все устройства «Лиана» не зависимо от модификации, снабжены заслонкой для возможной регулировки расхода воздуха.
Дополнительно устройство может быть оснащено:
- вентилятором (с индексом «В»),возможно комплектация пусковой аппаратурой,
- подсветкой, расположенной в воронке устройства (с индексом «С»),
- воронкой диаметром до 500мм
В тех случаях, когда нет возможности установить устройства на стену или колону цеха, например, стены из сэндвич панелей или необходимо расположить устройство в центре помещения, можно использовать стойку СТ-2, высотой 2м, с ответным креплением к кронштейну бесконсольного устройства «Лиана».
