Пылеулавливающий агрегат Передвижной ПУА(В)-1000 П

Внимание: не использовать агрегат в процессах, образующих пожароопасные составляющие в пыли (бумага, дерево, резина и т.д.).

Область применения:

• - Шлифовка
• - Заточные станки
• - Обдирочные станки

Агрегаты эффективно улавливают сухую, неслипающуюся пыль дисперсностью 30-100мкн.

Агрегаты выпускаются в 2-х модификациях.

• - ПУАВ-1000П-агрегатирован вентилятором и вытяжным устройством радиусом 2м
• - ПУАВ-1000УП-агрегатирован вентилятором и вытяжным устройством радиусом 3,2м

Принцип работы

Загрязненный воздух через входной патрубок проходит в корпус агрегата. В корпусе размещен фильтрующий узел, состоящий из верхнего и нижнего сетчатых дисков, между которыми закреплен фильтрующий элемент. Верхний диск закреплен, а нижний диск перемещается в корпусе агрегата. Перемещение диска осуществляется с помощью штока, к которому присоединена съемная рукоятка. Фиксация диска осуществляется стопорным винтом стопорящим шток. Фильтрующий материал представляет собой жгуты из полиэфирных волокон. Путем сжатия волокна, расположенные практически поперечно потоку воздуха, образуют фильтрующий слой. При этом улавливание пыли происходит по всей его толщине.

Регенерация фильтрующего слоя осуществляется путем вертикального перемещения нижнего диска, в результате которого волокна занимают исходное продольное положение. При этом под действием ударного импульса и силы тяжести происходит удаление из них частиц пыли. Во время регенерации пыль падает в пылесборник, закрепленный в нижней части корпуса. Корпус установлен на 3-х ножках, на одной из которых имеется болт заземления.

Очищенный воздух через выходной патрубок возвращается обратно в цех или удаляется в атмосферу.

Конструктивные особенности

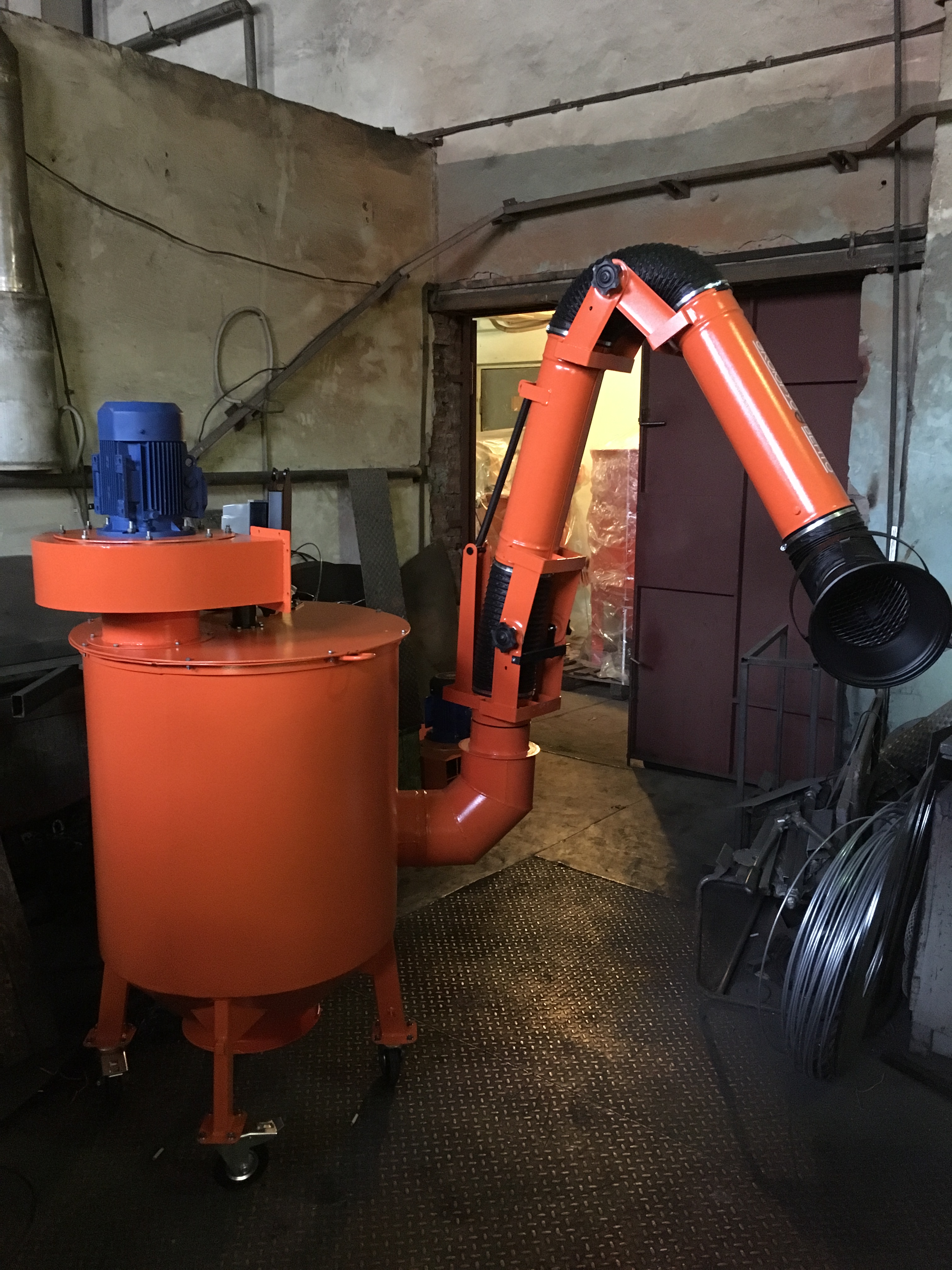

Агрегат ПУАВ-1000П производится в передвижном исполнении в комплектации с гибким шлангом d=160мм, L=5м. и воздухоприемной воронкой или с воздухоприемным устройством типа Лиана, радиусом обслуживания 2 и 3,2м. Данная модификация имеет дополнительную опору,каждая изкоторых снабжена колесом. В комплектации агрегата предусмотрена пусковая аппаратура с тепловой защитой,кабелем питагия и разъемом для подключения к электросети.
