Гном 100

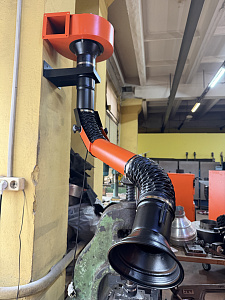

Малогабаритное воздуховытяжное устройство «Гном-100» предназначено для удаления вредных веществ из воздуха рабочей зоны при производственных процессах, сопряжённых с небольшим валовым выделением вредных веществ.
- Характеристики
- Подробно


Наименование показателей | «Гном-100» | «Гном-100У» |
Расход воздуха, м3/ч |
150-200 | |
воздуховодов, мм | 100 | |
воронки, мм | 150 | |
Угол поворота устройства вокруг оси, градусы | 360 | |
Угол поворота устройства воронки, градусы | 130 | |
Rобсл., мм |
1000 | 1500 |

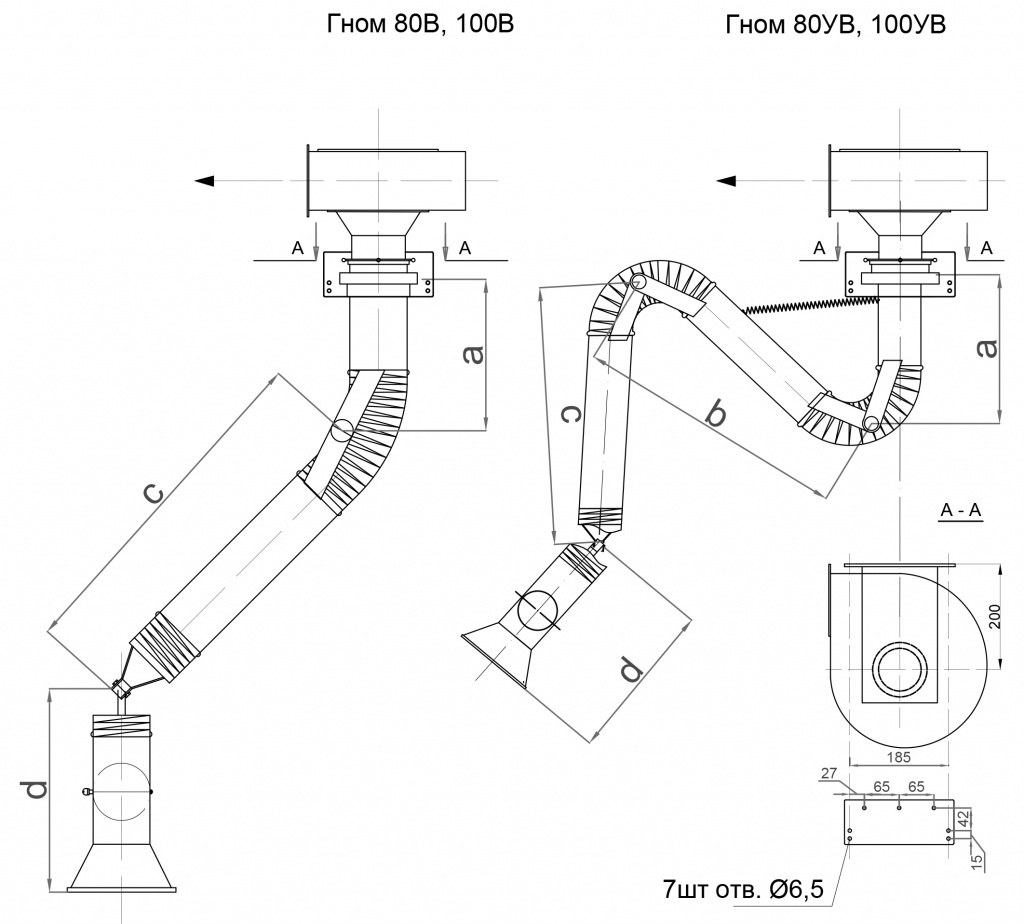

Длина а, мм | 330 | 330 |
Длина б, мм | - | 680 |
Длина с, мм | 600 | 670 |
Длина d, мм | 350 | 300 |
Масса, кг | 5,0 | 5,4 |
В комплекте поставки устройства предусмотрен кронштейн для крепления к стене, металлоконструкциям или колонне цеха.
Для подключения устройства к вентиляционной сети, вентилятору или фильтру в комплекте предусмотрен гибкий воздуховод (гофрированный шланг) из ПВХ Ø110мм длиной 0,5м.
Аэродинамическая характеристика

Радиус обслуживания до 1,5м, диаметром 100мм.
Малогабаритное воздуховытяжное устройство «Гном-100» предназначено для удаления вредных веществ из воздуха рабочей зоны при производственных процессах, сопряжённых с небольшим валовым выделением вредных веществ.

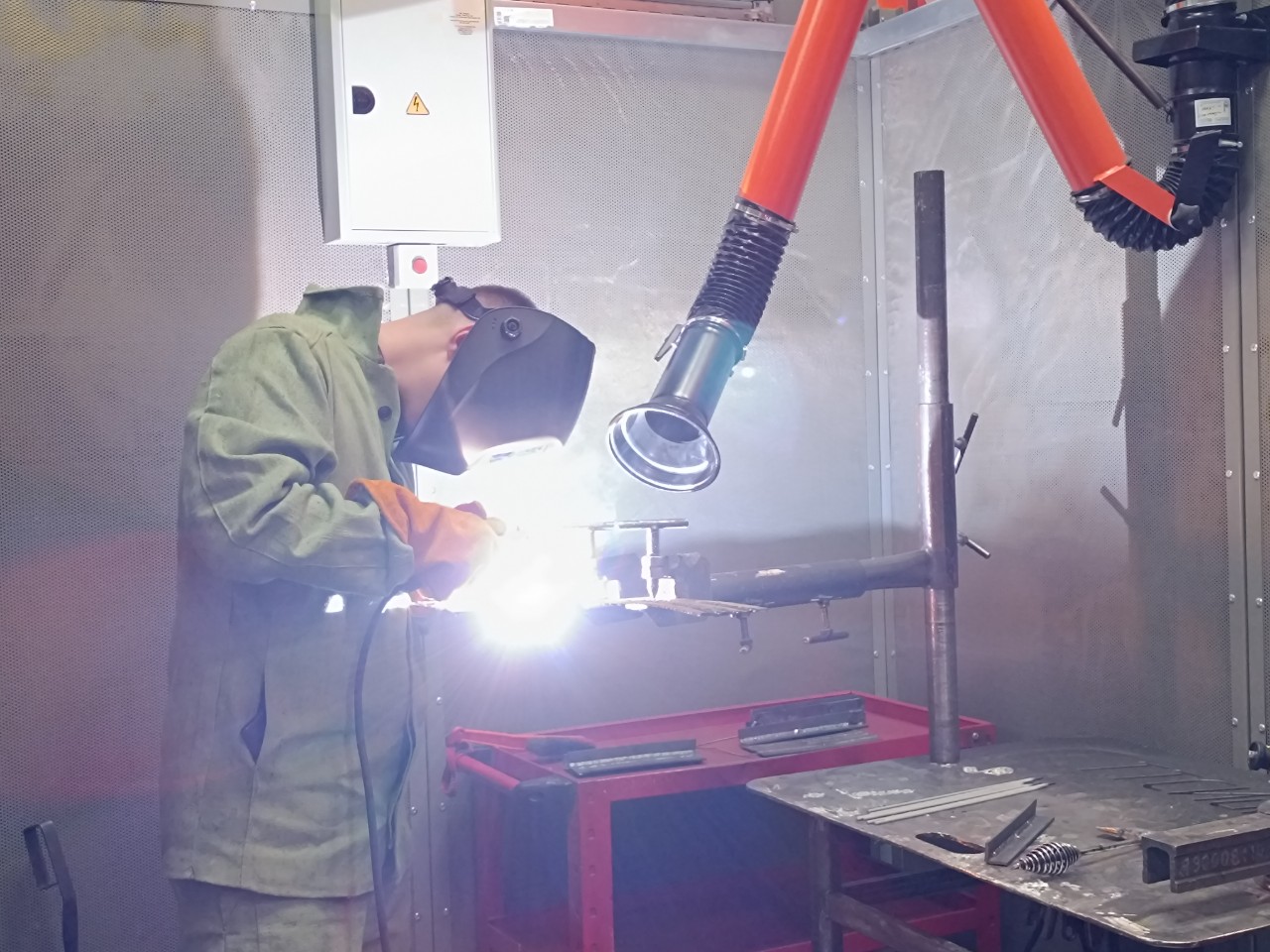

Конструкция устройства позволяет максимально приблизить воронку к источнику выделения вредных веществ и добиться высокой эффективности их улавливания.

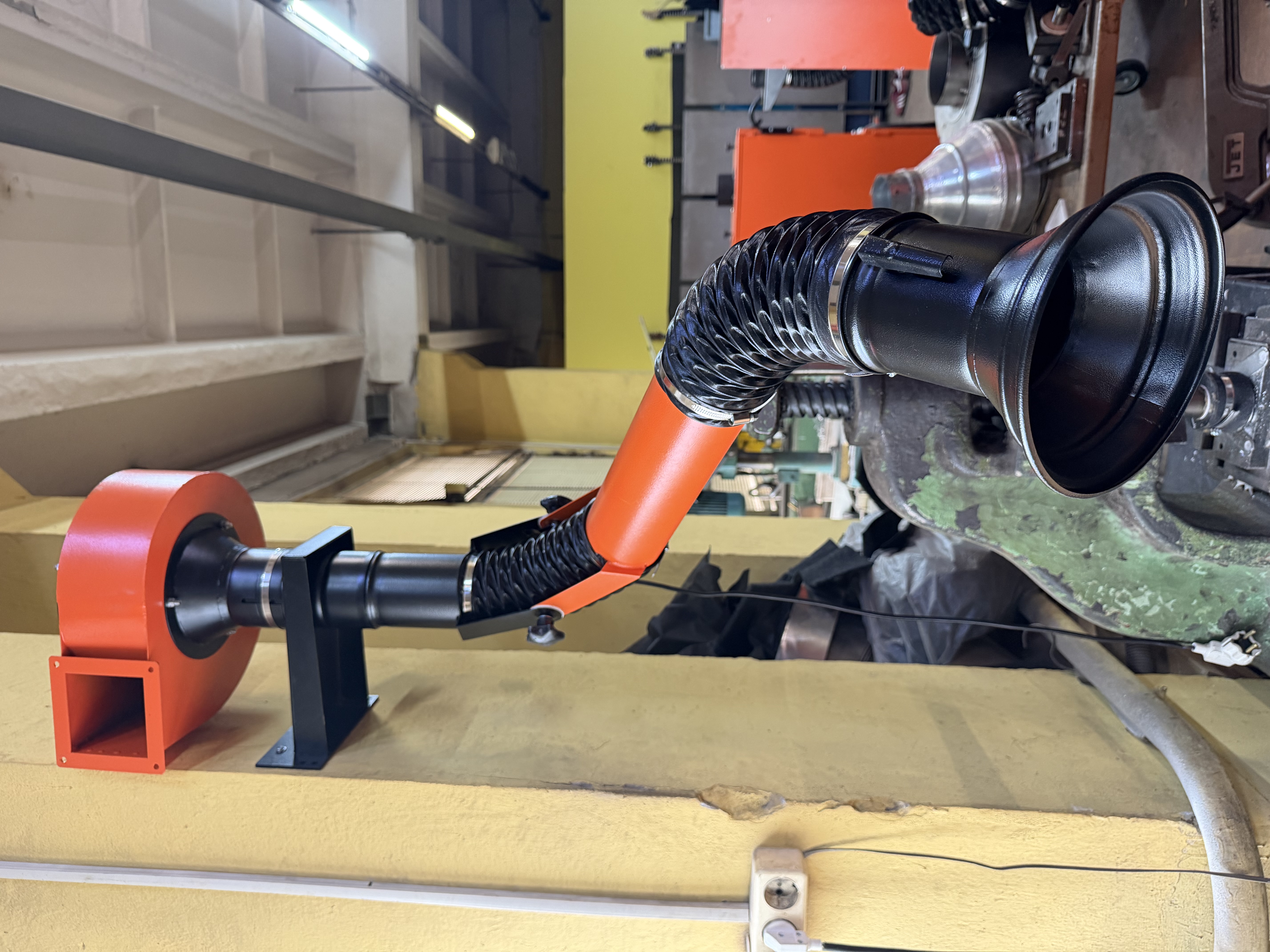

Воздуховытяжное устройство Гном состоит из воронки, двух жестких воздуховодов, соединенных шарнирно между собой. Фиксацию устройства обеспечивают шарниры и фрикционы.

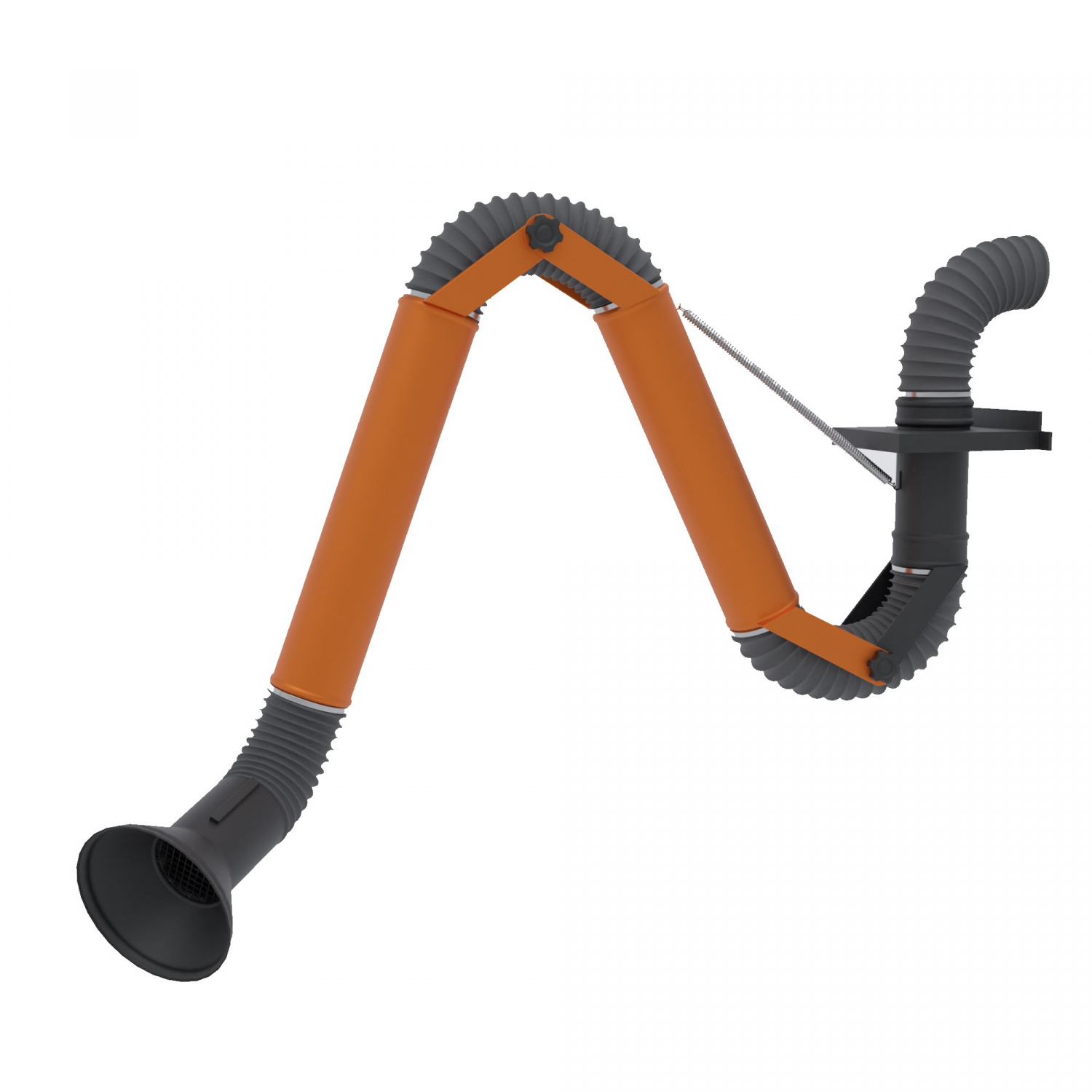

Выпускаемые устройства диаметром воздуховодов 100мм диаметром воронки 150мм рассчитаны на расход воздуха 150-200 м3/ч. Устройства «Гном-100У» радиусом обслуживания до 1,5м. В конструкции устройства предусмотрен кронштейн для крепления к стене или колонне цеха, металоконструкциям. Рекомендуемая высота установки устройства 40-50см над рабочей поверхностью. Устройство верхнего подключения (под опорой). Для подключения устройства к вентиляционной сети, вентилятору или фильтру в комплекте предусмотрен гибкий воздуховод (гофрированный шланг) диаметром 100мм, длиной 0,5м.
Все устройства «Гном» не зависимо от модификации, снабжены заслонкой для возможной регулировки расхода воздуха.

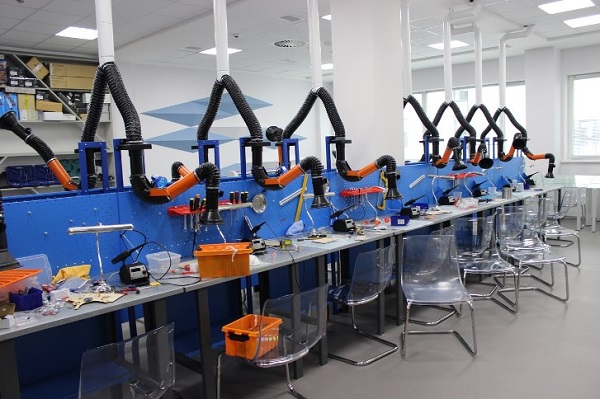

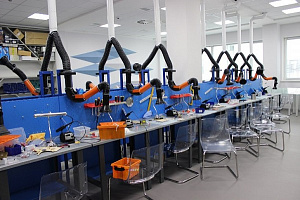

При процессах пайки и точечной сварки рекомендуем использовать устройства с фильтрами ФПА.
Дополнительно устройство может быть оснащено:
- рожковой воронкой,
