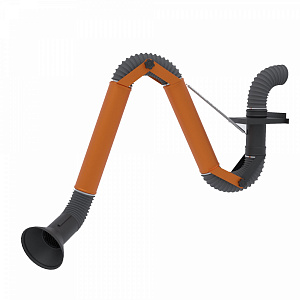

  • Гном 100У
Наличие: под заказ

Срок изготовления: уточняйте у менеджеров

Модификация:

Малогабаритное воздуховытяжное устройство «Гном-100» предназначено для удаления вредных веществ из воздуха рабочей зоны при производственных процессах, сопряжённых с небольшим валовым выделением вредных веществ.

  • Подробно
  • Характеристики
  • Доставка

Радиус обслуживания до 1,5м, диаметром 100мм.

Малогабаритное воздуховытяжное устройство «Гном-100» предназначено для удаления вредных веществ из воздуха рабочей зоны при производственных процессах, сопряжённых с небольшим валовым выделением вредных веществ.

Конструкция устройства позволяет максимально приблизить воронку к источнику выделения вредных веществ и добиться высокой эффективности их улавливания.

Воздуховытяжное устройство Гном состоит из воронки, двух жестких воздуховодов, соединенных шарнирно между собой. Фиксацию устройства обеспечивают шарниры и фрикционы.

Выпускаемые устройства диаметром воздуховодов 100мм диаметром воронки 150мм рассчитаны на расход воздуха 150-200 м3/ч. Устройства «Гном-100У» радиусом обслуживания до 1,5м. В конструкции устройства предусмотрен кронштейн для крепления к стене или колонне цеха, металоконструкциям. Рекомендуемая высота установки устройства 40-50см над рабочей поверхностью. Устройство верхнего подключения (под опорой). Для подключения устройства к вентиляционной сети, вентилятору или фильтру в комплекте предусмотрен гибкий воздуховод (гофрированный шланг) диаметром 100мм, длиной 0,5м.

Все устройства «Гном» не зависимо от модификации, снабжены заслонкой для возможной регулировки расхода воздуха.

При процессах пайки и точечной сварки рекомендуем использовать устройства с фильтрами ФПА.

Дополнительно устройство может быть оснащено:

  • рожковой воронкой,

Технические характеристики Гном 100У


Наименование показателей «Гном-100» «Гном-100У»

Расход воздуха, м3

150-200
воздуховодов, мм 100
воронки, мм 150
Угол поворота устройства вокруг оси, градусы 360
Угол поворота устройства воронки, градусы 130

Rобсл., мм

1000 1500
Длина а, мм 330 330
Длина б, мм - 680
Длина с, мм 600 670
Длина d, мм 350 300
Масса, кг 5,0 5,4

В комплекте поставки устройства предусмотрен кронштейн для крепления к стене, металлоконструкциям или колонне цеха.

Для подключения устройства к вентиляционной сети, вентилятору или фильтру в комплекте предусмотрен гибкий воздуховод (гофрированный шланг) из ПВХ Ø110мм длиной 0,5м.

Аэродинамическая характеристика
