  • Гном 100Н

Модификация:

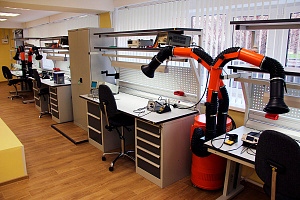

Малогабаритное воздуховытяжное устройство «Гном-100» предназначено для удаления вредных веществ из воздуха рабочей зоны при производственных процессах, сопряжённых с небольшим валовым выделением вредных веществ.

  • Характеристики
  • Подробно
  • Доставка

Технические характеристики Гном 100Н


Наименование показателей «Гном-100Н» «Гном-100НУ»

Расход воздуха, м3

150-200
воздуховодов, мм 100
воронки, мм 150
Угол поворота устройства вокруг оси, градусы 360
Угол поворота устройства воронки, градусы 130

Rобсл., мм

1200 1500
Длина а, мм 390 350
Длина b, мм 540 640
Длина с, мм 530 630
Длина d, мм 330 300
Масса, кг 5,0 5,4

В комплекте поставки устройства предусмотрен кронштейн для крепления к столешнице или металлоконструкциям.

Для подключения устройства к вентиляционной сети, вентилятору или фильтру в комплекте предусмотрен гибкий воздуховод (гофрированный шланг) из ПВХ 110мм длиной 0,5м.

Аэродинамическая характеристика


Гном-100Н расширенноРадиус обслуживания до 1,5м, диаметром 100мм.

Малогабаритное воздуховытяжное устройство «Гном-100» предназначено для удаления вредных веществ из воздуха рабочей зоны при производственных процессах, сопряжённых с небольшим валовым выделением вредных веществ.

Конструкция устройства позволяет максимально приблизить воронку к источнику выделения вредных веществ и добиться высокой эффективности их улавливания.

Воздуховытяжное устройство Гном состоит из воронки, двух жестких воздуховодов, соединенных шарнирно между собой. Фиксацию устройства обеспечивают шарниры и фрикционы.

Выпускаемые устройства диаметром воздуховодов 100мм диаметром воронки 150мм рассчитаны на расход воздуха 150-200 м3/ч. Устройства «Гном-100Н» радиусом обслуживания 1,2м и 1,5м(с индексом «У»). В конструкции устройства предусмотрен кронштейн для крепления к стене или колонне цеха, металоконструкциям. Устройство нижнего подключения (над опорой), устанавливается на рабочий стол. Для подключения устройства к вентиляционной сети, вентилятору или фильтру в комплекте предусмотрен гибкий воздуховод (гофрированный шланг) диаметром 100мм, длиной 0,5м.

Все устройства «Гном» не зависимо от модификации, снабжены заслонкой для возможной регулировки расхода воздуха.

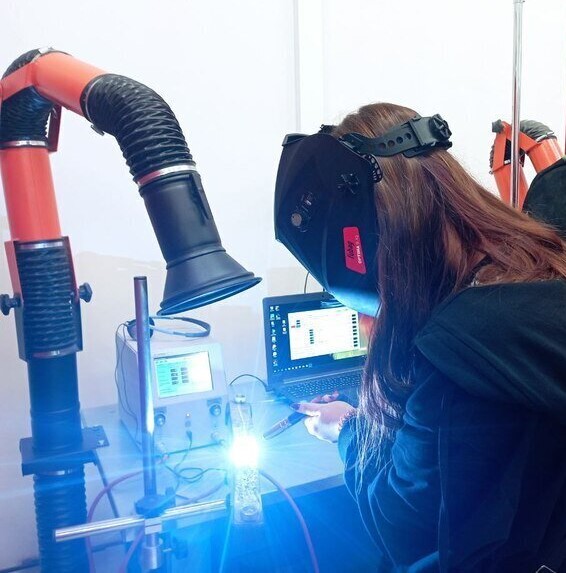

При процессах пайки и точечной сварки рекомендуем использовать устройства с фильтрами ФПА.

Дополнительно устройство может быть оснащено:

  • рожковой воронкой,
